Dynamisches Herzphantom

Dynamisches Herphantom

Das Produkt ist nicht mehr verfügbar

Einsatzbereich

Das Dynamische Herzphantom ermöglicht die Nachbildung der Funktion des linken Ventrikels mit dem Ziel der Validierung und Optimierung von Verfahren der Bildgebenden Diagnostik, primär im Bereich der Nuklearmedizin, aber auch in Richtung CT und Kernspin. Der Nutzen des dynamischen Herzphantoms liegt in der Überprüfbarkeit der Prozesse, die Einfluß auf die originalgetreue Abbildung nehmen (z.B. Algorithmen zur Schwächungskorrektur).

Beschreibung

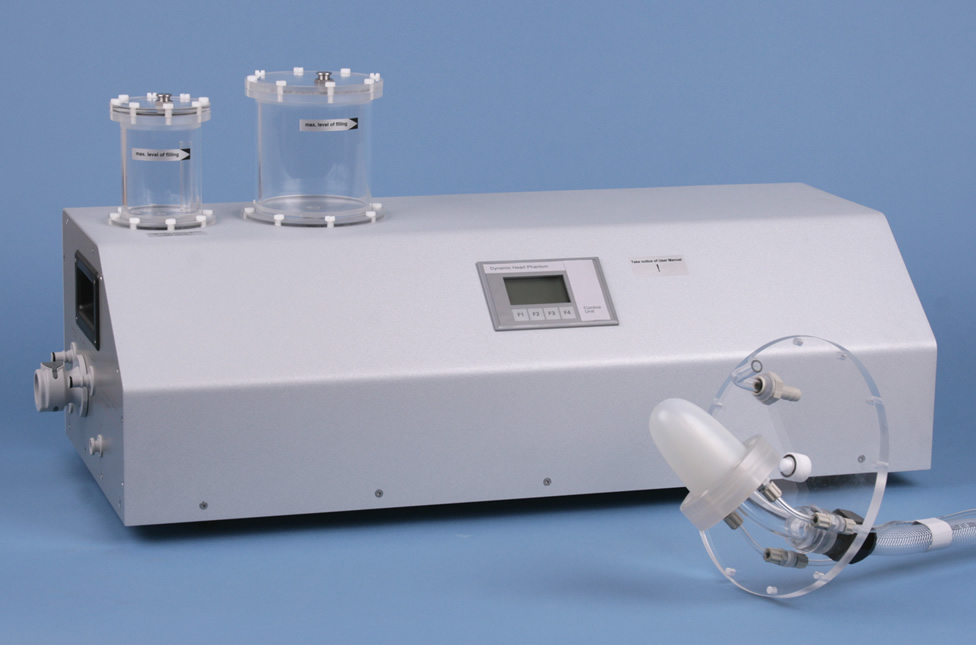

Das Dynamische Herzphantom besteht aus der Membraneinheit sowie der Pump- und Steuereinheit.

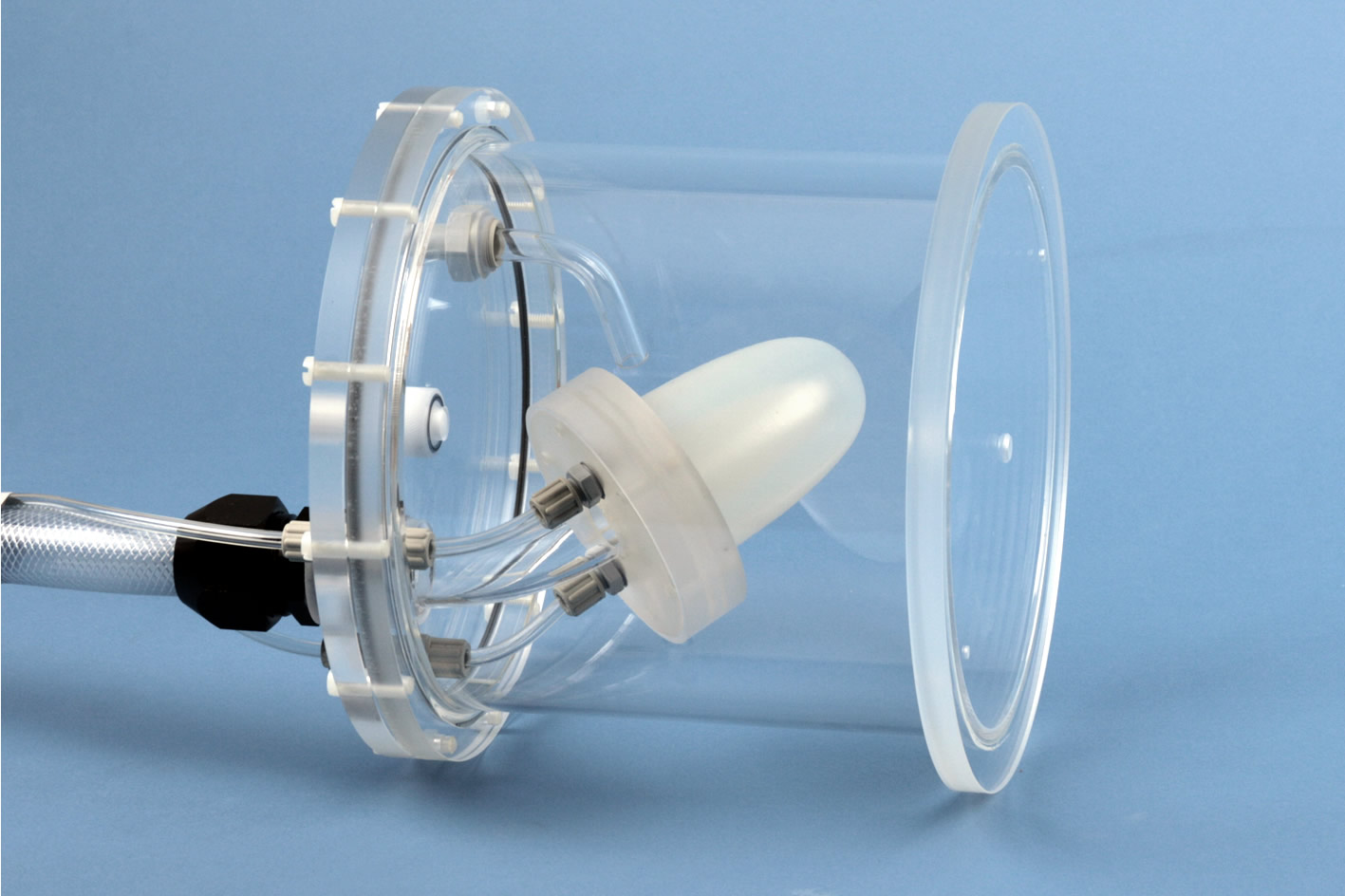

Membraneinheit: Eine eigens für diese Anwendung entwickelte Doppelmembran dient zur Simulation des linken Ventrikels. Durch die Anordnung der beiden Membranelemente entstehen zwei Kompartimente, die den Herzbinnenraum und die Herzwand repräsentieren. Der Membranzwischenraum kann entsprechend dem Untersuchungstyp befüllt werden.
Pump- und Steuereinheit: Diese Einheit bewirkt das kontrollierte Komprimieren und Dekomprimieren der inneren Membran. Die Pumpleistung ist in einem Bereich von bis zu 80 Zyklen pro Minute und die EF in 5 Schritten einstellbar. Die Funktion des Pumpverlaufs ist den anatomischen Gegebenheiten angenähert.
Ein Triggersignal steht zum Zeitpunkt der Endsystole und der Enddiastole zu Verfügung.
Eine Integrierte Befülleinrichtung ermöglicht über eine Schlauchpumpe die automatische, blasenfreien Befüllung des Membranzwischenraums (Herzwand).

Produktmerkmale

• Genaue Abbildung des Kontraktionsverlaufs des linken Ventrikels durch neuen Antrieb und optimiertes Hydraulik-System
• Bedienung über Bedienpanel mit nur 4 Funktionstasten und textbasierter Menüführung
• EF in 5 Stufen vorwählbar
• Wählbarkeit unterschiedlicher Kontraktionsfrequenzen bis 80/ Minute
• Bereitstellung eines Triggersignals

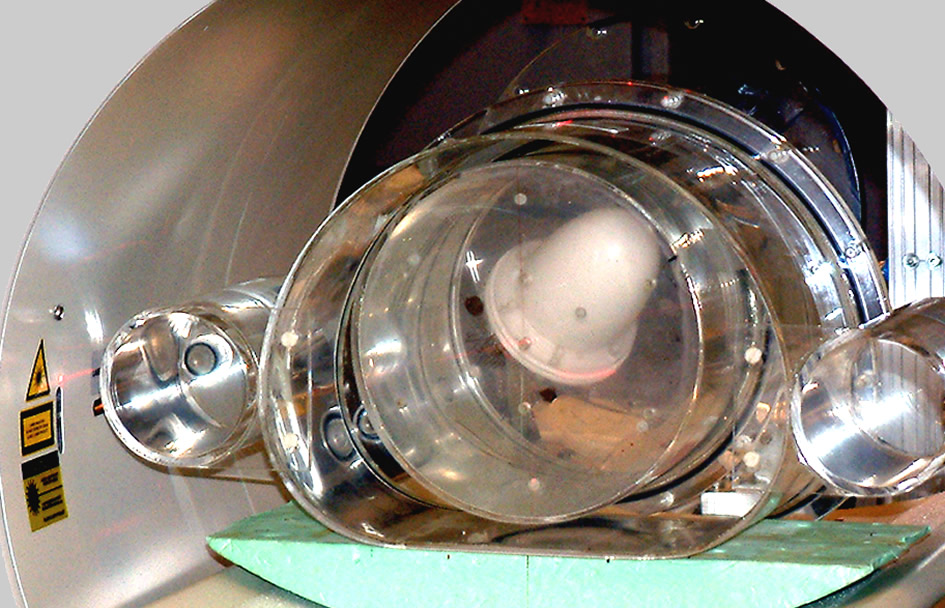

• Anwendbarkeit in einem Standard-Thoraxphantom
• Einsetzbar in der Nuklearmedizin, bei CT und Kernspin.

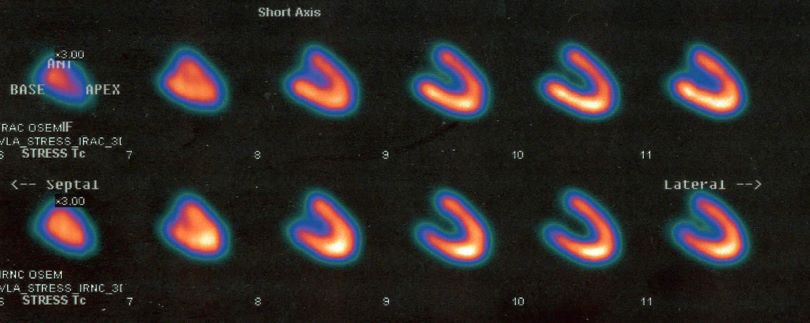

Ergebnisse einer Studie zur Schwächungskorrektur (Herz- und Diabeteszentrum Bad Oeynhausen).

Technische Daten
